In un cantiere moderno, il gap tra il progetto digitale (BIM) e la realtà fisica in costante evoluzione rappresenta una delle principali fonti di errori, ritardi e costi aggiuntivi. Due giganti della geomatica, Leica Geosystems (Svizzera) e Trimble (USA, con una forte impronta europea), stanno guidando una rivoluzione silenziosa ma potentissima: colmare questo gap attraverso tecnologie di Reality Capture e verifica in tempo reale, trasformando il cantiere in un organismo digitale vivente e perfettamente monitorato.

Il Concetto di Base: Catturare la Realtà con Precisione Millimetrica

Il core di questa innovazione risiede nell’utilizzo di tecnologie di scansione per “catturare” lo stato attuale del cantiere e renderlo un dato digitale utilizzabile. Non si tratta più di semplici rilievi, ma di una documentazione as-built iper-detagliata e continua.

Le tecnologie principali:

1. Scanner Laser 3D (LiDAR):

   • Come funziona: Uno scanner laser emette milioni di impulsi luminosi al secondo, misurando con precisione submillimetrica il tempo che impiegano a tornare dopo aver colpito una superficie. Il risultato è una nuvola di punti (Point Cloud) densa e precisa, una rappresentazione digitale fedele dell’ambiente.

   • Prodotti di riferimento: Leica Geosystems con la serie RTC360, BLK2GO (scanner dinamico) e ScanStation P; Trimble con la serie X7 e SX12.

2. Stazioni Totali Robotiche e GNSS:

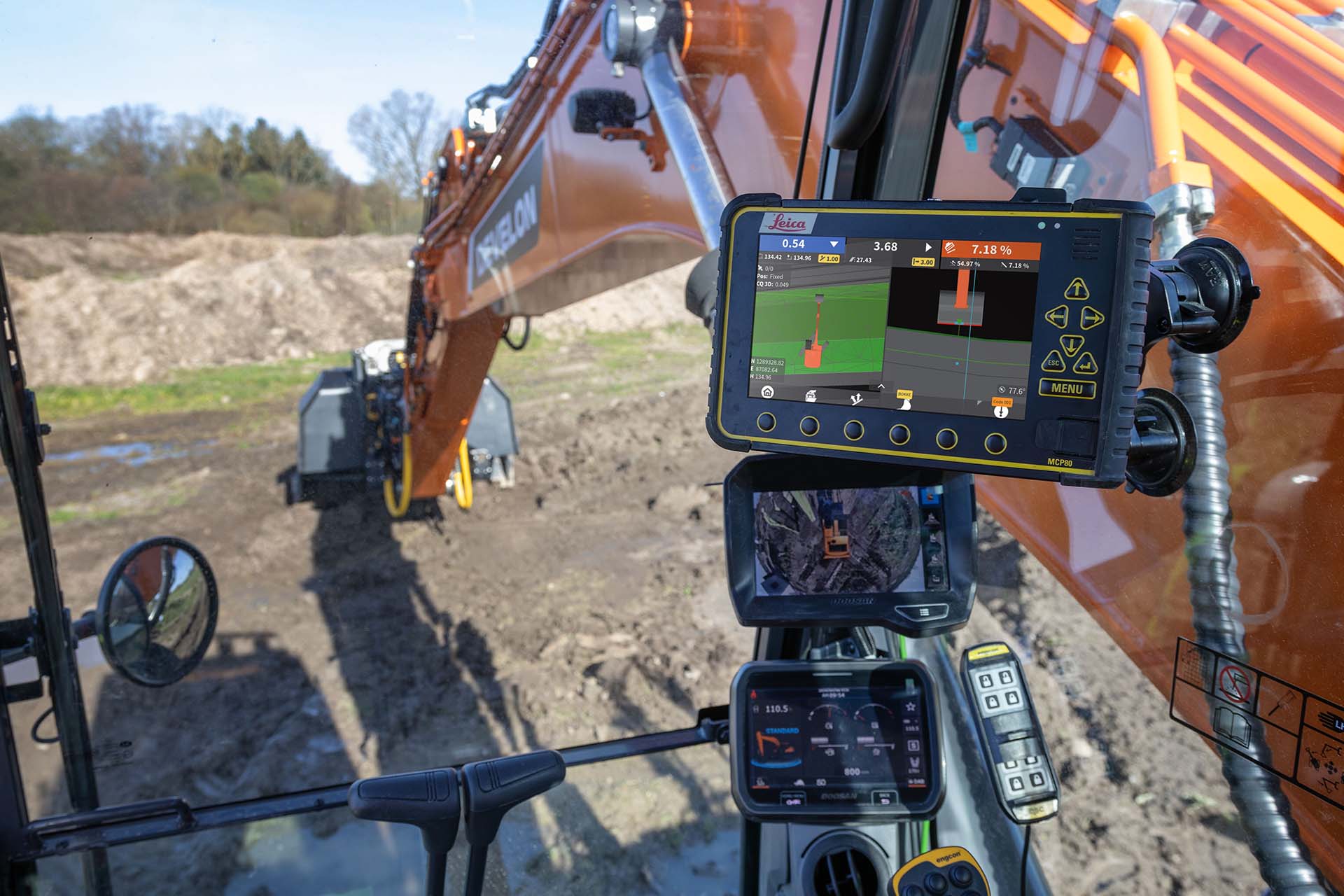

   • Come funzionano: Questi strumenti tradizionali, ma ora iper-connessi, vengono utilizzati per guidare le macchine operatrici (es. bulldozer, pale gommate) e per tracciare in tempo reale la posizione di elementi critici durante la costruzione, garantendo che tutto sia costruito nella posizione esatta prevista dal modello.

   • Prodotti di riferimento: Leica iCON series; Trimble SPS e S-series.

Il Flusso di Lavoro Innovativo: Dato -> Modello -> Decisione

L’innovazione non è solo nell’hardware, ma nell’integrazione del dato nel flusso di lavoro BIM:

1. Acquisizione in Tempo Reale: Un operatore acquisisce la nuvola di punti dell’area di lavoro. Con strumenti come il Leica RTC360, questo processo è rapidissimo (fino a 2 milioni di punti al secondo) e include automaticamente anche foto HDR a 360° per il colore.

2. Elaborazione e Allineamento (Registration): Il software dedicato (es. Leica Cyclone o Trimble Business Center) allinea automaticamente le scansioni effettuate da diverse postazioni e le georeferenzia nel sistema di coordinate del progetto.

3. Confronto Clash Detection e Verifica: La nuvola di punti viene importata in ambienti BIM (come Autodesk Revit o Trimble Tekla) dove il software confronta automaticamente la realtà scandita (As-Built) con il modello di progetto (As-Designed). Vengono immediatamente evidenziate tutte le discrepanze (clash) anche minime, come una trave fuori sede di pochi centimetri o un impianto che interferisce con una struttura.

4. Creazione del “Digital Twin” del Cantiere: Questo processo, ripetuto a intervalli regolari (es. settimanali), crea una cronologia digitale esatta dell’avanzamento dei lavori. Il modello BIM non è più solo una rappresentazione di come dovrebbe essere, ma diventa un gemello digitale che riflette fedelmente lo stato fisico, aggiornato.

Vantaggi Tecnici e di Business Quantificabili

L’adozione di questo flusso di lavoro porta benefici immediati e misurabili:

• Riduzione degli Errori e Rilavorazioni fino all’90%: Identificare un conflitto tra un impianto e una trave sul modello, prima che venga gettato il calcestruzzo, può far risparmiare decine di migliaia di euro in demolizioni e rifacimenti.

• Maggior Controllo sulla Qualità: La verifica della posizione esatta di pilastri, pareti e solette assicura che la struttura sia costruita secondo le specifiche progettuali, migliorandone la sicurezza e le performance.

• Documentazione Ineccepibile per il Committente: La nuvola di punti è una documentazione oggettiva e precisa dello stato di avanzamento, utile per le verifiche dei pagamenti e la risoluzione di eventuali contestazioni.

• Pianificazione della Manutenzione Futura (Facility Management): Il “gemello digitale” finale, arricchito con tutti i dati delle scansioni, diventa uno strumento potentissimo per la gestione e manutenzione dell’opera durante tutto il suo ciclo di vita.
